NHK放送技術研究所（以下、NHK技研）と東京科学大学は、透明なガラス基板越しに鮮明なフルカラー3次元像を表示する、世界初のホログラム作製技術を共同で開発しました。この画期的な技術は、基板の高い透明度を保ちながら、手前に浮かび上がる高精細な3次元像を同時に楽しむことを可能にし、将来の拡張現実（AR）ディスプレイや情報表示システムに大きな変革をもたらす可能性を秘めています。
新世代ホログラムが解決する課題：透明性とフルカラー化の壁
NHK技研は長年にわたり、特別な眼鏡を必要としない高精細な3次元ディスプレイの実現を目指し、光の性質を忠実に再現するホログラフィー技術の研究を進めてきました。特に「表面レリーフ型ホログラム」は、基板表面の微細な凹凸構造で光の進むタイミング（位相）を変調し、比較的大きな静止画の3次元像を広い視域で表示できる手法として注目されてきました。
しかし、この表面レリーフ型ホログラムには、実用化に向けた大きな課題が存在していました。一つは「光の散乱による基板の白濁」です。従来の設計では、透明な基板上に深い段差や鋭いギザギザの凹凸構造を作る必要があり、これが光を散乱させてしまい、ホログラム越しに見る背景が白く濁ってしまう問題がありました。もう一つは「フルカラー化の複雑さ」です。鮮やかなフルカラー表示を実現するには、赤・緑・青の各色に対応する複数のホログラム基板を重ね合わせるか、複雑なカラーフィルター構造を導入する必要があり、これが透過率の低下を招き、システムの複雑化やコスト増大の原因となっていました。
これらの課題は、ホログラムを透明なディスプレイとして活用する上で大きな障壁となっており、背景の景色をクリアに見ながら、その手前にリアルな3次元像を重ねて表示するという理想的なAR体験の実現を困難にしていました。
革新的な設計思想で実現した「浅く滑らかな凹凸」
今回、NHK技研と東京科学大学が開発した技術は、従来のホログラム設計手法を根本から見直すことで、これらの課題を克服しました。最も重要な革新点の一つは、ホログラムの凹凸構造を「浅く滑らか」にすることに成功した点です。
従来の表面レリーフ型ホログラムの設計では、主に光の位相（波のズレ）を利用していましたが、今回の研究では新たに光の「振幅（波の大きさ）」も活用する設計手法を導入しました。この新しいアプローチにより、基板表面の凹凸の深さを大幅に削減することが可能になりました。具体的には、従来は約1マイクロメートル（約0.001mm）必要だった凹凸の深さを、約0.5マイクロメートル（約0.0005mm）という極めて浅い段差に抑え、かつその形状を滑らかに連続させることに成功しました。
この「浅く滑らかな凹凸」構造は、光の散乱を劇的に抑制します。結果として、ホログラム基板はガラスのような高い透明性を維持できるようになり、背景の景色が白く濁ることなく、クリアに透過して見えるようになりました。これは、ARディスプレイにとって不可欠な要素であり、現実世界と仮想世界のシームレスな融合を実現するための重要な一歩と言えます。
単一基板で鮮やかなフルカラー3D像を表示する技術
今回の技術開発におけるもう一つの大きな成果は、単一のホログラム基板でフルカラーの3次元像表示を実現した点です。従来のフルカラー化の課題であった、複数の基板を重ねたり、複雑なカラーフィルターを使用したりする必要がなくなりました。

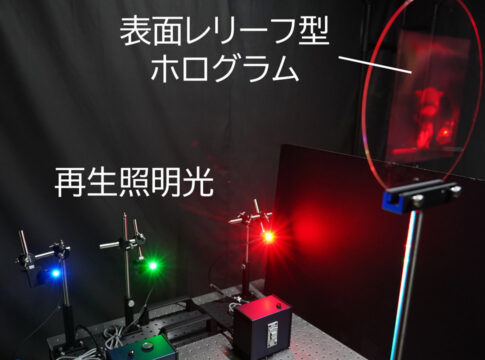

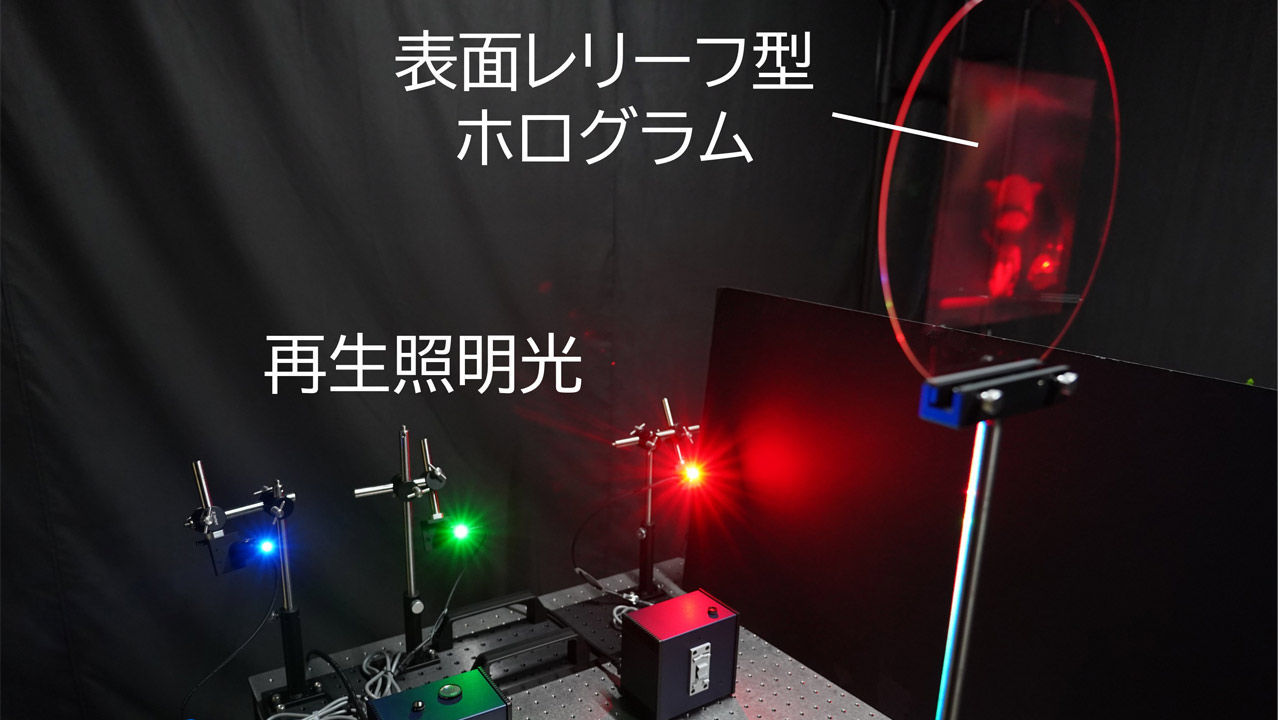

NHK技研が確立した新しい技術では、1枚のホログラムに赤、緑、青の各色に対応した光を別々の方向から照射します。これにより、各色の3次元像が同じ位置に正確に重ね合わされ、観察者には鮮明なフルカラーの3次元像として認識されます。このシンプルな構造は、ホログラムの透過率を向上させるだけでなく、製造プロセスの簡素化にも寄与し、将来的な量産化への道を開くものと期待されます。
さらに、この新しい設計手法は、計算負荷をほとんど増やすことなく、3次元像の画質向上にも成功しています。光の振幅分布という、これまで十分に活用されていなかった情報も利用することで、より高精細でリアルな3次元像の表示が可能になりました。これにより、視覚的な没入感が高まり、ホログラフィーならではの自然な立体感をより忠実に再現できるようになっています。
高精細な表示性能と自然な立体感
今回試作されたホログラムは、その高精細な表示性能においても注目に値します。半導体微細加工技術を駆使して作製された約12cm角のホログラム基板には、約600億ピクセル（245,760×245,760）という驚異的な数の画素が配置されています。これは、ピクセル間隔が0.5マイクロメートル（1ミリメートルの2000分の1）という、人間の目では識別できないほどの微細さです。
また、凹凸構造の高さは32段階で細かく調節されており、これにより段差の不連続性が抑制され、より精密な光の情報再現が可能になっています。この超高精細な画素構造と精密な凹凸制御が、鮮明でリアルな3次元像の表示を支えています。
透明化とカラー化という新しい設計アプローチに伴い、現在のところ視域（見える範囲）は水平19度、垂直28度と制限されます。しかし、この視域は観察に十分な広さを確保しており、観察者が視点を移動させると、表示されている3次元像が滑らかに変化する、ホログラフィーならではの自然な立体感を実現しています。これは、従来の2次元ディスプレイでは得られない、真に没入感のある視覚体験を提供します。
| 項目 | 仕様 |
|---|---|
| ホログラムサイズ | 約123 mm × 123 mm |
| ピクセル数 | 245,760 × 245,760 |
| ピクセルピッチ | 0.5 μm（約0.0005mm） |
| 視域（見える範囲） | 水平19° × 垂直28° |
将来の応用が期待される透明ディスプレイの可能性
NHK技研と東京科学大学が開発した透明フルカラー3Dホログラム技術は、私たちの日常生活や産業分野に多岐にわたる応用が期待されます。この技術が実用化されれば、以下のような新しい体験やサービスが生まれる可能性があります。
- 店舗のショーウィンドウ: 商品が展示されたショーウィンドウのガラス面に、商品の詳細情報やプロモーション映像が3次元で浮かび上がり、通行人の興味を引きつけます。例えば、アパレル店のウィンドウに最新コレクションのバーチャルモデルが動き回り、着用イメージをリアルに提示するといった活用が考えられます。
- 博物館や美術館の展示ケース: 展示されている貴重な文化財や美術品に重ねて、その歴史的背景や構造、詳細な解説が3次元で表示されます。これにより、来館者は展示品を手に取るように多角的に観察し、より深い理解を得られるでしょう。
- 自動車のフロントガラス: カーナビゲーション情報や運転支援情報が、ドライバーの視界を遮ることなく、フロントガラス上に3次元で表示されます。これにより、視線移動を最小限に抑えながら、安全かつ直感的な運転が可能になります。
- 医療分野: 手術室で患者の体内に重ねて、CTやMRIなどの3次元画像を表示することで、執刀医はより正確な手術を行うことができます。
- 教育・エンターテイメント: 教室の窓ガラスがインタラクティブな教材になったり、家庭のリビングの窓からバーチャルなキャラクターが飛び出してきたりするなど、学習や娯楽の体験が大きく変わる可能性があります。
この技術は、現実世界にデジタル情報を重ね合わせるAR（拡張現実）の究極形とも言える「シースルー型ディスプレイ」の実現に向けた大きな一歩です。現在のARデバイスが抱える視野角の狭さや透過率の課題を克服し、より自然で没入感のあるAR体験を提供できる可能性を秘めています。
従来のARディスプレイ技術との比較
現在市場に存在するARディスプレイ技術には、スマートグラスやヘッドアップディスプレイ（HUD）などがありますが、これらは主に以下の方式を採用しています。
- 光学シースルー型: ハーフミラーや導波路光学系を用いて、現実世界にデジタル画像を重ね合わせる方式です。透過率は比較的高いものの、表示される画像は2次元的であり、奥行き感は限定的です。また、視野角が狭いという課題もあります。
- ビデオシースルー型: カメラで撮影した現実世界の映像にデジタル画像を合成してディスプレイに表示する方式です。高い表現力を持つ一方で、現実世界を直接見ているわけではないため、視覚と身体感覚のズレが生じやすく、没入感が損なわれることがあります。
これに対し、NHK技研のホログラム技術は、裸眼で直接3次元像を観察できる「ホログラフィー」の原理に基づいています。これにより、視点移動に伴って像の見た目が自然に変化する「運動視差」が生まれ、まるでそこに実物があるかのような強い立体感と奥行き感が得られます。これは、従来のARディスプレイでは実現が難しかった、真に自然な拡張現実体験を提供できる可能性を秘めている点で大きく異なります。また、ガラスのような高い透明度を維持できるため、現実世界の視認性を損なうことなく、デジタル情報をシームレスに重ね合わせることが可能です。
ホログラフィー技術の歴史と進化
ホログラフィーの概念は、1940年代後半にデニス・ガボール博士によって提唱され、1960年代にレーザーが発明されたことで実用化への道が開かれました。当初は、ホログラフィーは主に記録媒体として、あるいはセキュリティ目的の偽造防止技術として利用されてきました。しかし、その究極の目標は、現実世界に存在する物体のように、あらゆる角度から見ても立体的に見える「3次元ディスプレイ」を実現することでした。
これまでのホログラフィーディスプレイの研究開発においては、いくつかの大きな技術的障壁がありました。一つは、動画表示の難しさです。静止画のホログラムは比較的容易に作成できましたが、リアルタイムで動きのある3次元映像を表示するには、膨大な計算量と高速な光変調器が必要でした。また、フルカラー化も大きな課題でした。単色ホログラムは実現できても、自然なフルカラー表示には、光の三原色を正確に再現する複雑な光学システムが求められました。
さらに、ホログラムを透明な基板に表示する「透過型」の技術も、光の散乱を抑えつつ鮮明な像を結ぶという点で高いハードルがありました。今回のNHK技研の成果は、これらの長年の課題、特に「透明性」と「フルカラー化」という二つの大きな壁を同時に、しかも世界で初めて克服した点で、ホログラフィーディスプレイの歴史において画期的な進歩と言えます。この技術は、ホログラフィーが単なる記録技術から、インタラクティブな情報表示デバイスへと進化する大きな転換点となるでしょう。
よくある質問
このホログラムは動画表示に対応していますか？
現在の発表では、主に静止画のフルカラー3次元像表示に成功したと報じられています。ホログラフィーでの動画表示には、さらに高速なデータ生成と光変調技術が必要となるため、今後の研究開発が期待される分野です。しかし、今回の透明化とフルカラー化の技術は、動画表示実現に向けた重要な基盤技術となるでしょう。
視域（見える範囲）はどのくらいですか？
試作されたホログラムの視域は、水平19度、垂直28度と発表されています。これは、特定の角度から見ると鮮明な3次元像が観察できる範囲を示しており、現在の技術レベルでは観察に十分な視域を確保しているとされています。将来的には、より広い範囲から立体像を楽しめるよう、視域の拡大に向けた研究開発が進められる予定です。
いつ頃実用化される見込みですか？
現時点では技術開発の段階であり、具体的な実用化時期は明言されていません。しかし、NHK技研は「将来のホログラフィーによる透過型3次元像表示システムの応用の道が開けた」と述べており、店舗のショーウィンドウや博物館の展示ケースなど、特定の用途での早期導入が期待されます。技術の成熟度や量産体制の確立には、まだ数年から数十年を要する可能性もあります。
まとめ
NHK技研と東京科学大学が共同で開発した透明フルカラー3Dホログラム技術は、ホログラフィーディスプレイの分野における世界的なブレークスルーです。ガラスのような高い透明度を保ちながら、鮮明なフルカラーの3次元像を裸眼で表示できるこの技術は、従来のARディスプレイが抱えていた課題を克服し、現実世界と仮想世界をシームレスに融合する新たな情報表示体験を可能にします。
この技術は、店舗のショーウィンドウ、博物館の展示ケース、自動車のフロントガラスなど、多岐にわたる分野での応用が期待されており、私たちの情報との関わり方を根本から変える可能性を秘めています。今後は、ホログラムの大型化、視域の拡大、さらなる高精細化に向けた研究開発が進められる予定です。この革新的な成果は、2026年5月28日から開催される「技研公開2026」で一般に展示され、さらにコンピューターグラフィックスの国際会議「SIGGRAPH 2026」でも発表される予定です。
